工程概述

東莞德永佳紡織制衣有限公司成立于一九九二年，位于東莞市麻涌鎮鷗涌村，占地面積1000多畝，員工8000多人，是一家生產和銷售高檔織物面料的織染及后整理加工(含高檔染整布、高檔色布、高檔針織胚布、高檔染整色紗等產品和織前生產工序)。設立研發中心，從事針織布、色紗的研究和開發。從事道路普通貨運(憑許可證經營)的有限責任公司(外商獨資)。三人行環境此次印染廢水處理方案總設計水量為70000m3/d，中水回用工程水量為36000m3/d，回用率為51.43%，回用水水質到達國家標準《城市污水再生工業用水水質》GB/19923-2005中工藝與產品用水的指標要求。

廢水特點來源

印染廢水具有有機污染物含量高、堿性大、水質變化大等特點，屬難處理的工業廢水之一，廢水中含有染料、漿料、助劑、油劑、酸堿、纖維雜質、砂類物質、無機鹽等。

設計進水水質

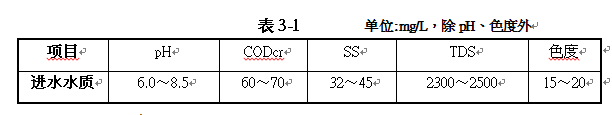

1、進水水質

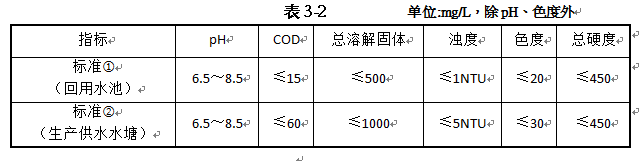

2、中水回用水質

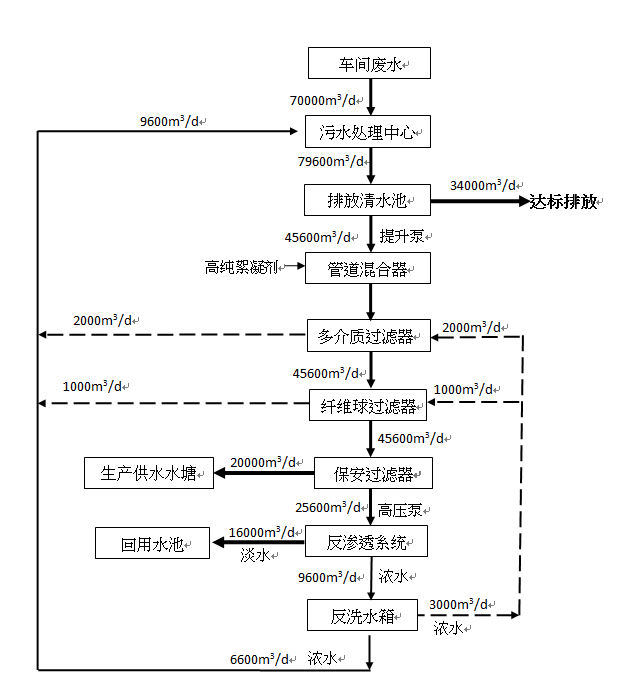

污水工藝流程

設計工藝優點

管道混合器

管道混合器一般為三節組成(也可根據混合介質的性能增加節數)。每節混合器有一個180°扭曲的固定螺旋葉片，分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過它除產生降壓外，它不用外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。

管道混合器內投加高純絮凝劑，進一步使廢水中的膠體形成大的絮凝體，有助于提高后續多介質過濾器的效率，提高出水水質。

多介質過濾器本系統

設計多介質過濾器并聯運行。內置無煙煤和石英砂濾料，通過投加高效絮凝劑后，水中膠體物質會失穩形成懸浮物，未完全沉淀的懸浮物經過多介質過濾，能降低水的濁度，還可以使水中的有機物質、細菌等隨著濁度的降低而被大量去除，經過多介質過濾器過濾精度在50μm左右，可有效去除水中的懸浮物，并對水中的膠體、鐵、有機物等污染物有明顯的去除作用。并具有過濾速度快、截污容量大等優點。

纖維球過濾器

本系統設計纖維球過濾器系統并聯運行。過濾精度高，水中懸浮物的去除率可接近100%，對細菌、病毒、大分子有機物、膠體、鐵等雜質有明顯地去除作用。過濾速度快，一般為30-45m/h，最高可達80m/h。相當于其它顆粒濾料(無煙煤、石英砂、磁鐵礦等)2-3倍。

截污容量大，一般為5-15kg/m，是傳統石英砂過濾器的2倍以上。

綜合性價比高，在相同處理量，相同來水指標情況下，改性纖維球過濾器比其它過濾器僅減少設備投資一項上就達到50%以上(性能價格比)，污水處理指標提高一個等級。

占地面積小，制取相同的水量，占地面積為石英砂過濾器的1/3以下。

噸水造價低，反洗水僅為制水量的2%左右，尤其是它可以利用濾前水進行反洗，所以，其噸水造價僅為傳統過濾器的1/3左右。

自耗水量低，僅為周期制水量的1～3%，可用原水進行反洗。

不需要更換濾元，濾元被污染后可方便地進行清洗，恢復過濾性能。

易反洗，反洗時，纖維濾料充分疏松，在氣泡及水力的作用下，反洗再生非常徹底。

機械強度高，使用壽命長，操作簡單、維護方便、運行可靠：高分子丙綸纖維濾料的使用壽命在十年以上。它比石英砂的強度高，通常的過濾及反洗強度，不會發生破損和跑料。

保安過濾器

也稱作精密過濾裝置，主要用在多介質預處理過濾之后，反滲透膜過濾設備之前。用來濾除經多介質過濾后的細小物質(例如微小的石英沙，纖維球破損顆粒等)，以確保水質過濾精度及保護膜過濾元件不受大顆粒物質的損壞。精密過濾裝置內裝的過濾濾芯精度等級可分為0.5us，1us，5us，10us等，根據不同的使有場合選用不同的過濾精度，以保證后出水精度及保證后級膜元件的安全。

反滲透系統

系統設計10套系統并聯獨立運行，每套系統由24支膜殼，96支膜元件組成。

反滲透又稱逆滲透，是一種以壓力差為推動力，從溶液中分離出溶劑的膜分離操作。對膜一側的料液施加壓力，當壓力超過它的滲透壓時，溶劑會逆著自然滲透的方向作反向滲透。從而在膜的低壓側得到透過的溶劑，即滲透液;高壓側得到濃縮的溶液，即濃縮液。

反滲透膜能截留水中的各種無機離子、膠體物質和大分子溶質，從而取得凈制的水。也可用于大分子有機物溶液的預濃縮。由于反滲透過程簡單，能耗低，近20年來得到迅速發展。

電控系統

每套RO系統有一套RO膜體，一個保安過濾器，一個進水電動閥，一個進水手動閥組成。

開機時，所有多介質過濾器、纖維球過濾器全部運行，當保安過濾進水總管到一定壓力(0.1Mpa)時，每個RO膜組啟動。

關機時，先關單個RO膜組的進水電動閥，按程序關閉整套RO膜組，后關原水泵，再關多介質過濾及纖維球過濾器。采用自控系統控制整套系統的運行。可以實現自動化控制。電氣配件采用國內知名品牌，保護了電控系統的質量及穩定運行

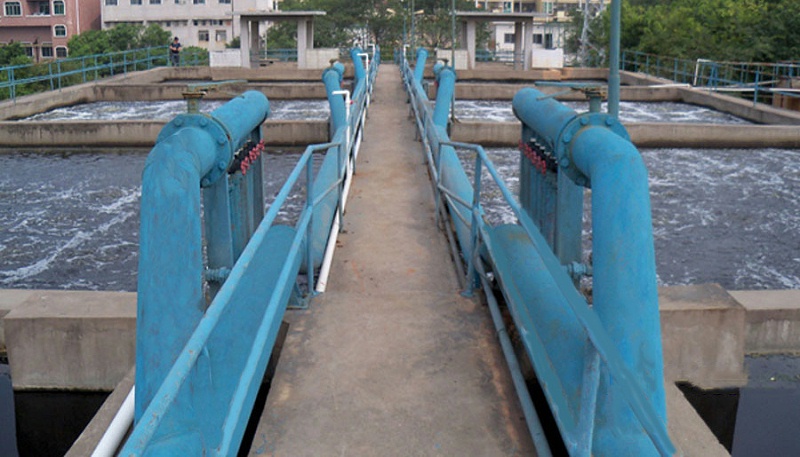

工程圖片
